الشريحة ، المسمى ADAR1000 ، تعمل في أحادي الاتجاه:

• في وضع الاستلام (Rx) ، يتم دمج مدخلات Rx الأربعة مع دبوس RF_IO شائع
• في وضع Tx ، يتم تقسيم إشارة RF_IO إلى 4 قنوات Tx.
• في كلا الوضعين ، يتم توفير 31 ديسيبل للتحكم في الكسب و 360 درجة للتحكم في الطور
  (> دقة 6bit = <0.5dB and <2.8°)

تحتوي أزواج Tx و Rx الأربعة على إعدادات الكسب والطور القابلة للبرمجة بشكل مستقل ، ويتم تعيينها عبر واجهة تسلسلية رقمية. يمكن تحميل الإعدادات إلى ذاكرة مدمجة للوصول السريع إلى حالات الكسب وحالات المرحلة Tx أو Rx المحددة.

وفقًا للشركة: "ADAR1000 هو رقاقة توصيل وتشغيل تسمح للمصممين الذين لديهم خبرة قليلة أو بدون خبرة في الترددات اللاسلكية ، دون الحاجة إلى دعم تصميم شامل من طرف ثالث ، من أجل توسيع الأداء وعمر التشغيل الخاص بأنظمة الرادار الخاصة بهم." ومن المتوقع استخدام التطبيقات في مجالات الدفاع والمراقبة والتحكم في الحركة الجوية والاتصالات ورصد الأحوال الجوية ، فضلاً عن صفائف الهوائي المسطحة للطائرات.

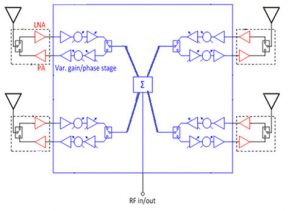

لتقليل جزء RF من هوائي صفيف مرحلي إلى مجموعة مستوية واحدة ، فقد تم تصميم الشريحة بحيث تكون مسطحة على الجزء الخلفي من صفيف هوائيات التصحيح ، حيث يتم وضعها بين أربعة بقع على الجانب الآخر ، وتغذية وتلقي من البقع عبر أربعة الجمع بين LNA / PA + T / R التبديل (مكبر للصوت منخفض الضوضاء / مضخم الطاقة + مفتاح الإرسال / استقبال) رقائق - مثل ADTR1101 الشركة نفسها.

ADAR1000-EVALZ عبارة عن لوحة تقييم للرقاقة.

الميزات

• 8-16GHz
• تقسيم المجال الزمني أحادي الاتجاه لـ Tx و Rx
• واحد - دبوس Tx / Rx السيطرة
• أوضاع التحكم في وحدات T / R متعددة الاستخدامات
• 360 درجة التحكم في المرحلة في <2.8°resolution
• > السيطرة على 31dB مع دقة 0.5dB
• ذاكرة رقاقة على مواقع شعاع مخزنة مسبقًا
• مساعد 8bit ADC لكاشفات الطاقة ومستشعر درجة الحرارة
• واجهة 4-SPI
• 7 × 7mm حزمة LGA
