على نحو غير عادي لترانزستورات SIC ، فإن البوابة متوافقة تمامًا مع برامج IGBT الحالية ، ولديها عتبة بوابة 5V - مما يتجنب مشاكل التشغيل المفاجئة المرتبطة بالعتبات السفلية لمواسير SiC.

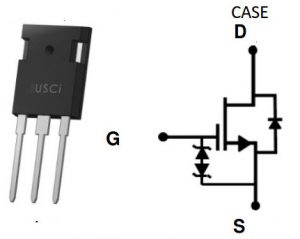

مسمي UJ3C120040K3Sتأتي خصائص البوابة من الزوج المتصل بعلامة cascode داخل حزمة TO-247 - وهي تقنية شائعة في البداية مع ترانزستورات طاقة SiC المبكرة ، قبل أن تصبح موسات SiC أكثر شعبية.

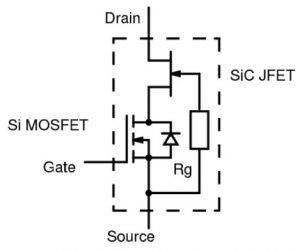

في هذا النوع من cascode ، يتم تشغيل SiC JFET عالي الجهد بواسطة mosfet السيليكون منخفض الفلطية (انظر الرسم التخطيطي) - وهي بوابة Mosfet السيليكونية التقليدية المتصلة بالعالم الخارجي.

ويدعم "يونايتد سيك" ، وهو أحد فروع جامعة رتغرز ، بعد سنوات من أبحاث "سي. سي. سي" ، شركة "سي سي جيه فيتز" لأن التقنية تحتاج إلى مساحة أقل بكثير من منطقة سي أم سي ، وهي لا تحتاج إلى محركات خاصة. انها يتم تقديم الحجج هنا.

على عكس بعض أجهزة cascode الأخرى ، لم تقم الشركة بدمج جهاز Si mosfet الجاهزة ، بل صمم جهازًا مخصصًا ليتناسب مع احتياجات SiG JFET - وهو أيضًا تصميم مخصص. في JFET ، تم تصميم سعة تصريف المصدر لتكون منخفضة جدا ، لمنع الإفراط في الجهد على استنزاف MOSFET أثناء التبديل - إمكانية مع cascodes ضعيفة الاقتران.

وبالمقارنة مع أجهزتها السابقة ، قالت شركة أنوب بهلا ، وهي شركة vp Engineering ، لشركة إلكترونيكس ويكلي ، إن المقاومة الحرارية للحزمة قد تم تخفيضها إلى النصف - تقاطع المقاومة مع الحالة الآن هو عادة 0.27 ° م / ث - يمكن معالجة ما يصل إلى 65 ألف عند درجة حرارة 25 درجة مئوية ، وعند درجة الحرارة 175 درجة مئوية نبضات ممكن أيضا.

تتصف محولات الكاشود بالتناقص في أنها تتحول بسرعة ، مما يسبب في بعض الأحيان مشاكل التوافق الكهرمغنطيسي من خلال أرقام dV / dt و dI / dt عالية.

في هذه الحالة ، قال Bhalla ، تم تصميم زوج cascode للتبديل في نطاق السرعة الذي يتطابق مع خصائص الحزمة والتطبيقات المقصودة: تصحيح عامل القدرة (PFC) ، مقومات الواجهة الأمامية النشطة ، محولات LLC و shift-shift محولات الجسر الكامل.

وأضاف أنه تتوفر مجموعة من تعديلات السرعة من خلال تغيير مقاومة محرك البوابة ، على الرغم من أنه ليس بنفس القدر بالنسبة لمواسير SiC أو Si IGBT.

بالنسبة للتطبيقات الأخرى ، عند حدوثها ، يمكن لـ UltraSiC تصميم أجهزة أسرع أو أبطأ - في أي مكان من أي شيء لتحويل اللفات في المحرك بسرعة 10 كيلو هرتز إلى الأجهزة التي يمكن أن تكتمل مع HEMTs الطاقة GaN ، قال Bhalla.

وقال إن الشركة قد رصدت أجهزتها السابقة المصممة على شواحن السيارات الكهربائية وعوازل الطاقة الضوئية ، من بين أشياء أخرى ، كما أن خصائص البوابة جعلتها تحظى بشعبية كبيرة كبديل في بدلات Si IGBTs و Si mosfets و moscets - التقييم والإنتاج.

ولا يحتاج الأمر إلى أي صمام ثنائي موازٍ خارجي ، كما أن انخفاض الجهد العكسي عبر الهياكل الداخلية ، التي تتسم بالسرعة والتصنيف للتيار الكامل ، هو ~ 1.5 فولت - أقل مما هو عليه مع SiC Schottlys ، كما أضاف بهالا.

عضو الثاني من سلسلة UJ3C1200 ، جديد أيضا ، هو UJ3C120080K3S، والتي هي مشابهة إلى حد كبير لما ذكر أعلاه ... 40K3S ، ولكن مع 80mΩ على المقاومة وانخفاض التعامل الحالي.

ستعرض شركة UnitedSiC الأجهزة 1،200 فولت في PCIM 2018 في مقصورة Ecomal Europe (7-406) ، وستشارك في نقاشين في مقصورة 155 في القاعة رقم 6.

• "التحديات والفرص التي تواجه شركات تزويد الطاقة خلال الخمس سنوات القادمة"
  من الساعة 12 ظهرًا حتى الساعة 1 ظهرًا يوم الثلاثاء 5 يونيو ،
• "SiC - أجهزة للتصميم المستقبلي"
  الأربعاء 6 يونيو
