"يقدم DAC مجموعة واسعة من الفولتية أحادية القطب أو ثنائي القطب من مرجع 2.5V الذي قدمه المستخدم" ، قال موزع المكونات صائد الفئران ، الذي يتم تخزين AD5767. "يمكن للمهندسين مراقبة كل قناة من قنوات DAC الستة عشر باستخدام المضاعف المتكامل لجهد الخرج ، وضبط كل خرج من جهد خرج أدنى يبلغ 20 فولت إلى جهد إخراج أقصى يبلغ 14 فولت."

تحتوي كل قناة على مخزن إخراج مؤقت يمكن أن يغرق أو يصل إلى 20mA. وقت الاستقرار الناتج هو عادة 10μs.

بالنسبة إلى الاتصالات ، توجد واجهة تسلسلية متعددة الأسلاك ذات أربع أسلاك تصل إلى 50MHz (لوضع الكتابة) وهي متوافقة مع معايير واجهة تعامل SPI و QSPI و Microwire و DSP. يسمح وضع السلسلة الرأسية بتوصيل أكثر من DAC واحد على نفس الناقل.

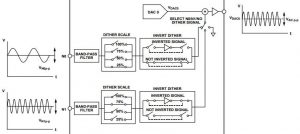

إذا لزم الأمر ، يمكن لـ DAC توفير تردد منخفض التردد للسماح بإقران إشارات النغمة بأي من قنوات خرج DAC الستة عشر.
يجب أن تكون إشارات التدرج بين 10 كيلو هرتز و 100 كيلو هرتز وأقل من الحد الأقصى لسعة التيار المتردد وهو 0.25Vp-p ، ويجب ألا تبتعد عن 0V إلى AVcc بما في ذلك إزاحة التيار المستمر.

يتوفر التوهين الداخلي لكل قناة والتحويل. "نظراً لطبيعة دوائر التدويم الداخلية ، يمكن أن تتغير قيمة التيار المستمر للمخرج ، ويمكن تعويض النقلة" ، قال ADI.

اختيار الحزمة هو 4 × 4 مم WLCSP أو 6 × 6 مم LFCSP. العملية عبر -40 إلى 105 درجة مئوية.

هناك لوحة تقييم ، EVAL-AD5767 ، التي تضيف منظم تبديل ADP5071 للطاقة وتسمح بالتحكم عن طريق USB من جهاز كمبيوتر يعمل بنظام التشغيل Windows يشغل برامج تقييم ACE (تحليل ، مراقبة ، تقييم) الشركات التي تحافظ على رقاقة من خلال مستخدم رسومية جهة تعامل.

وتشمل التطبيقات المحتملة الأخرى: التشغيل الآلي الصناعي ، وحدات الإخراج التناظري ، معدات الاختبار ، معدات القياس والحصول على البيانات.

AD5767

• 16 قناة 12 بت DAC
• نطاقات الانتاج - برمجة للبرمجة:
  20 إلى 0 فولت
  −16 إلى 0V
  من 10 إلى 0 فولت
  من 10 إلى + 6 فولت
  −12 إلى + 14 فولت
  −16 إلى +10 فولت
  ± 5V
  ± 10V
• المخازن المتكاملة للإخراج ± 20mA
• 4x4mm WLCSP
  40 LFCSP الرصاص
• مخازن مرجعية
• 2 المدخلات إشارة اللون
• متردد مراقبة القنوات
• 1.8 V منطق متوافق
• −40 إلى + 105 درجة مئوية
